棉花细度即线密度，是指棉花纤维单位长度所具有的质量；棉花成熟度是指纤维胞壁的加厚程度，胞壁愈厚，成熟度愈好。
棉纤维细度、成熟度是棉花的重要几何特征，它影响着棉纱棉布质量和纺纱工艺，是棉纺配棉的主要依据。马克隆值是细度成熟度的综合指标，在国际棉花贸易中是计价指标之一。
细度和成熟度是表征棉花物理性能的重要指标，对纺纱过程和织物质量有着重要影响。棉纤维的细度对纱线条干、强力及捻度影响很大；纤维的成熟度越高，纱线和织物的色泽、吸色能力和染色均匀度越高，弹性也越好。传统的方法如中段称重法(GB / T 6100 - 2007),排列法(GB / T 17686 - 1999)用于测量棉纤维细度,中腔胞壁对比法(GB / T -1985 - 6099.1),显微镜法(GB / T 13777 - 2006),偏光仪法(GB / T -1992 - 6099.2)用于测量棉纤维成熟度。这些方法有几个共同点，一是测试指标单一，只能单独测量成熟度或线密度一个指标，二是速度很慢，这在讲究效率和人工成本日益提高的社会背景下显得很不合时宜，限制了其实用性。三是重复性比较差，原因是这些方法几乎都是人工、半人工测量，受人为因素影响较大。气流法测试马克隆效率和重复性都能保证，但测试出的马克隆反映的是棉花成熟度和细度的综合效果，无法测量纺织企业十分关心的成熟度和细度指标。基于上述背景，二次压缩气流法测试棉纤维成熟度细度就显得十分必要，它克服了上述测试方法指标单一、速度慢和重复性差的缺陷，实现了快速、全面、准确的测量棉花马克隆、细度、成熟度。
开云体育根据二次压缩气流法研制了FM10棉纤维细度成熟度测试仪(以下简称FM10测试仪),该仪器能测试棉花马克隆值,细度,成熟纤维百分率和成熟度比指标,具有自动快速、效率高,重复性好等优点。

【翻译
1.1
fm10，中国大陆，中国大陆，中国大陆，中国大陆，中国大陆，中国大陆，中国大陆。主机是是实现测试功能的主体，包括控制单元、测试筒、压缩机构、流量控制器、压力计、真空泵等。
1.2
1.2.1:10.0g±0.5g
1.2.2
a)麦：2.5~6.5麦；麦：±0.1麦
b)对：0.8~1.6；对：±0.15
c) (纤：30%~100%；：±5.0
d) LD:120~300mtex； 温度：±15.8mtex
1.3
1.3.1、、、、、、、、、
（10.0g±0.5g），
1.3.3、、、、、、
1.3.4自动测试,速度快,测试全指标不超过20多岁,8小时测试棉样500个以上;
1.3.5中文：中文：中文：英文：中文：英文：中文：中文：
1.3.6中国生物科技有限公司，中国生物科技有限公司，中国生物科技有限公司
1.3.7外观结构和操作方式与大容量棉花测试仪相似,具有大容量棉花测试仪的电气和软件接口。既可单独销售,也可和大容量棉花测试仪配套使用;
1.3.8

【翻译

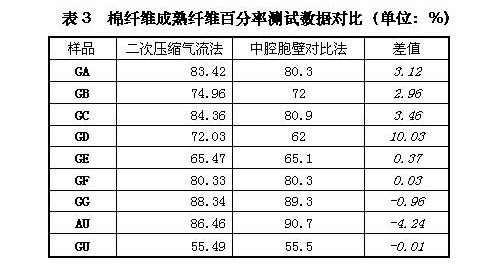

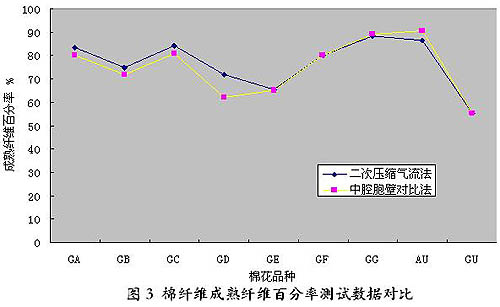

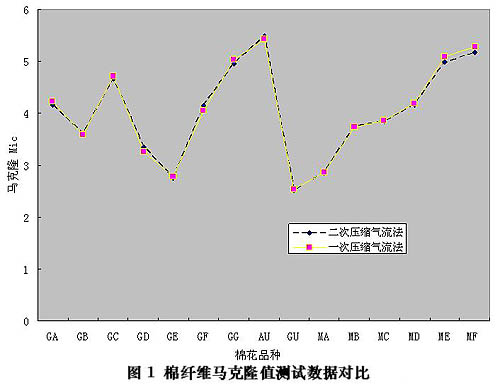

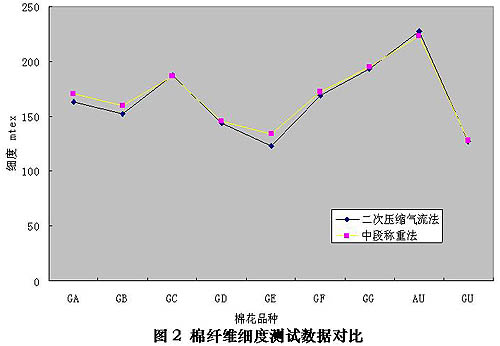

测试样品选用国家校准棉7种(A, B, C, D, E, F, G),国际标准棉2种(非盟,Gu)和国家马克隆值校准棉6种(MA、MB, MC,医学博士,我,MF)。测试指标为马克隆、细度、成熟纤维百分率。棉纤维细度成熟度测试仪采取每种样品连续测试4次取平均值,与该测试仪对比的传统测试方法采取中腔胞壁对比法(GB / T 6099.1 - -1985)测量成熟纤维百分率和中段称重测定法(GB / T 6100 - 2007)测量细度,马克隆测试采用一次压缩气流法。马克隆、细度、成熟纤维百分率数据对比分别见见表1、表2、表3和图1、图2、图3。
通过数据对比不难发现，二次压缩气流法测试棉纤维马克隆、细度、成熟度与一次压缩气流法测试棉纤维马克隆、中段称重法测试棉纤维细度、中腔胞壁对比法测试棉纤维成熟度结果是相当的。

3结束语
实验结果表明,二次压缩气流法测试棉纤维细度、成熟度和马克隆值与传统测试方法结果相当。FM10测试仪与传统测试方法相比具有测试指标全,适合纺织厂使用,测试速度快,适合棉花的大容量测试,测试质量大,代表性强等优点。
FM10测试仪的推广和使用,将填补国内空白,弥补现在棉花检验体制改革过程中仪器化检验的不足,对纺织企业合理利用原棉,提高生产效率,增加经济效益,以及棉花收购,检验,流通,育种乃至对整个纺织工业的发展都具有重要意义。
