开云体育技术服务部 何志华

一 气路调试检查

检查cs808；600升/分减压阀，压强符合如下要求：

气压表指示 0.5 mp ~ 0.7 mp

二 气压报警设置

低气压保护设定压力为0.3～0.4Mp；，用一字螺丝刀调整压力开关的螺钉，将标记指针对准刻度0.3～0.4Mp；即可。

整机电源调试检查

上电调试前应将所有电源开关和断路器打至关闭；关闭

CS808主机采用3相5线交流电,其中3根火线A, B, C分别接于强电电控箱端子排TB1下端的L1, L2, L3位上,1根中线接于端子排TB1下端的N位上,1根地线接于端子排TB1下端的PE第一位上,如果采用的是3相4线的交流电,需在TB1下端的PE第一位上用导线单独引一地线至可靠接地处。1, 2, 3±10%，三相电压不平衡率小于3%，l1, l2, l3±10%，dq2 . 2.5a。

测量点输出检查

领导： 48 v±2.25 v

24v 24 v±1.2 v

计算机电源输出： 12 v±0.6 v

板卡、相机电源输出： 12 v±0.6 v

三 开机

计算机启动后，进入cs808纤CS808上位机软件运行后，查看所有2 s90图像处理卡电源指示灯应亮,初始化完成后数码管显示“00”;气阀控制板初始化完成后数码管显示“0”到“F”不停变化。

光源检查

检查可见光源和紫外光源是否全部点亮，如果有个别灯管不亮，检查灯管一端插座，确保灯管电极与插座接触良好；如果灯管不亮或闪亮，应立即关闭总电源，按照接线图检查接线是否正确、可靠，各镇流器输入、输出电源是否正常。

罗拉电机变频器参数设置如下:

表1

四 输入输出检查

启动计算机，计算机应自动进入到CS808棉花异纤清除机界面,此时黄色报警灯亮,光源灯亮,所有轴流风机的风向外吹。如果有报警提示，应根据提示或查看报警信息，对相应部分硬件及连接电缆进行检查，确保连接正确、可靠，在硬件无故障的情况下，如果带驱动板卡出现故障提示，则重新安装相关驱动程序。在程序能够正常运行后，进入以下步骤。

输入检查

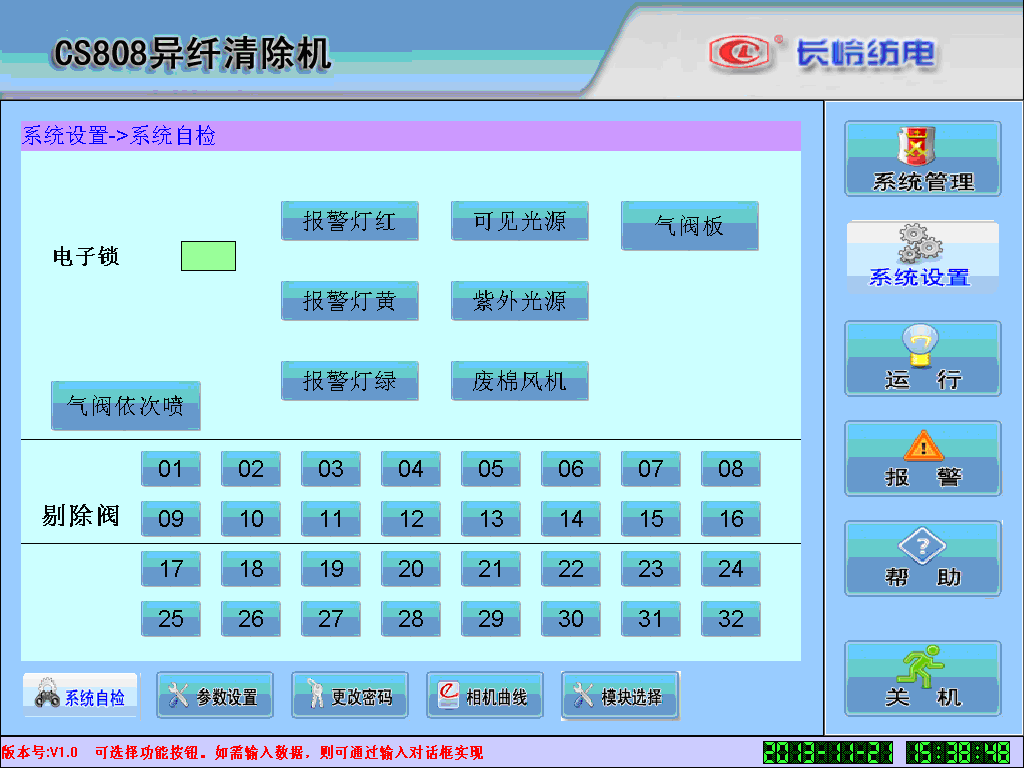

将软件界面切换到【系统设置】- - - - - - >【系统自检】界面(系统默认密码为:“一个”),改变各硬件状态:电子锁,界面上对应项目状态指示的改变应符合逻辑。开关有效，界面对应项目变绿色；开关无效，界面对应项目为灰色。见图1。

图1 系统自检界面

电子锁转到锁定位置，被保护的操作“系统管理”、“系统设置”均不能进行。将电子锁转到开启位置，可以进入【系统管理】界面。

输出检查

点击【系统设置】-〉【系统自检】，依次检查界面上的各自项目。

点击【红报警灯】、【报警灯黄】、【报警灯绿】时，相应的报警灯颜色应该分别出现红、黄、绿。

点击【可见光源】、【紫外光源】时，相应的灯管应该点亮。

点击【气阀板】，看通讯是否正常。

点按【废棉风机】按钮时，对应交流接触器有动作声音，废棉风机开启。

按下【气阀依次喷】按钮，该按钮变为【关闭】状态，气阀顺序从1开始到32连续依次重复开启，观察气阀控制板对应的指示灯是否变亮，变亮为正常，并且应该听到气阀喷气声音，声音大小应该基本一致。

相机连接检查

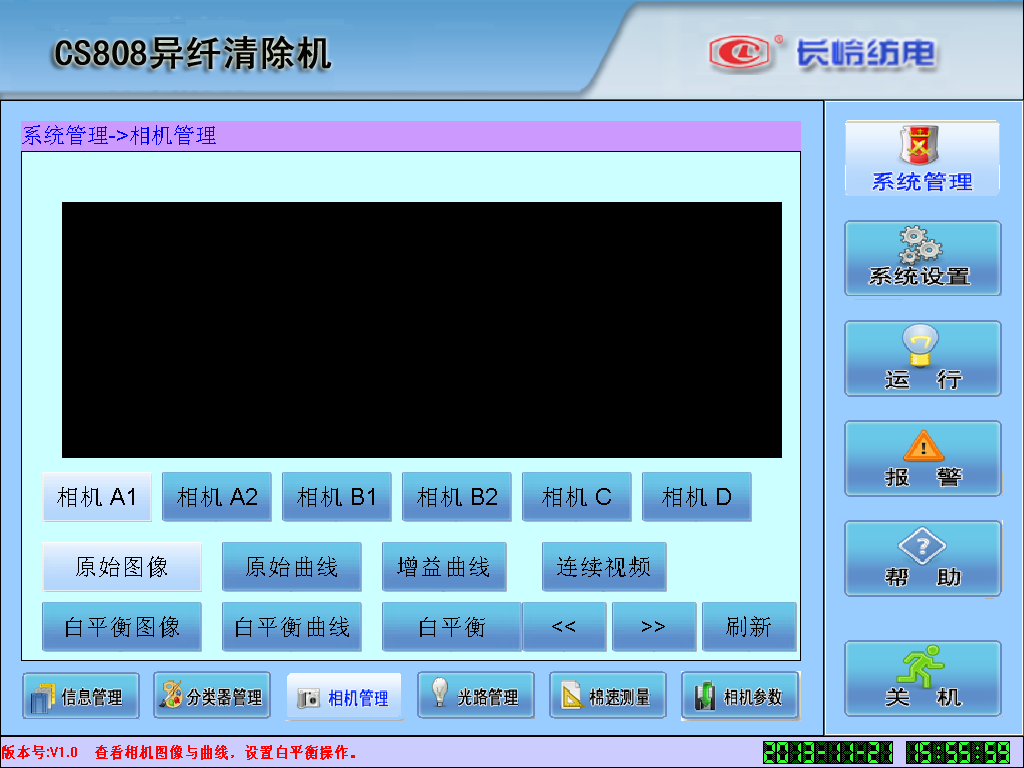

将软件切换到【系统管理】->【相机管理】界面，见图2。

图2 相机管理界面

先点击【相机a1】->【原意】，【原意】，【原意】，【原意】，【原意】，【原意A2、相机B1、相机B2、相机c、c、d、骤如果图像不改变，请检查相机工作状态是否正常，相机后背电源指示灯是否点亮，相机数据电缆连接是否与整机接线图一致，对应板卡上的网线是否可靠连接，各个接插件是否牢靠，镜头盖是否打开，图像处理卡两个数码管的显示状态是否是“00”等等。

光路调校检查

相机设定完成后，将cs808>【相机管理】，见图3。

图3 相机管理界面

调试前准备

首先查看上位机软件的配置文件cottonsorter.ini的内容,该文件在D: \ cottonsorter \目录下,检查是否将CCD1, CCD2,CCD3、ccd4whitebalance值设置为110，110，110；将CCD1, CCD2, CCD5；CCD3、CCD4, CCD6条目下的镜子设置为1。如果设置不对，请先关闭上位机软件，完成相应设置并保存关闭cottonsorter.ini文件后，再重新启动上位机软件。

系统进入cs808【密码学】->【密码学】、【密码学】

光路调校注意事项

一)调整相机时，手不得触碰到镜头。相机、镜头被污染首先用洗耳球吹， 如果吹不掉，用高级脱脂棉轻轻擦拭，避免损坏表面镀膜。

b)，拧拧。

c)螺钉紧固时,金属件有可能变形,注意紧固后检查图像是否达到要求。

可见通道内相机白平衡校正

进入“”，校正时注意原始曲线应为均匀光滑的曲线，如果曲线上出现尖峰或凹凸，应对照相应位置检查光路中是否有污染（可能包括背景条，通道玻璃， 相机镜头等因素），清除后再继续校正。如出现因相机故障引起的曲线上出现尖峰或凹凸，其峰值不得超过当前位置正常曲线峰值的1/10，否则，更换相机重新调试。点按“白平衡”按钮进行白平衡校正，校正完成后，选择“白平衡图像”，“刷新”。

在系统管理〉光路管理〉光路界面，点“刷新”，曲线正常后，点“保存标准曲线”保存图像数据，作为工作运行界面自动校准的依据。点“调整亮度信息”按钮，下发相关参数。。

紫外通道内相机暗平衡校正

确保紫外灯管和偏振灯管全部点亮，进入【系统管理】->【相机管理】界面，选择【相机c】、【中文】、【中文】、【中文】->【刷新】，点击【暗平衡】，完成相机的暗平衡校正，最后点击【暗平衡图像】->【刷新】，在【系统管理】->【信息管理】->【紫外信息】中刷新图像，检查相机c、g、g、g、g、g、g、g、g、g。

五 可见是啊

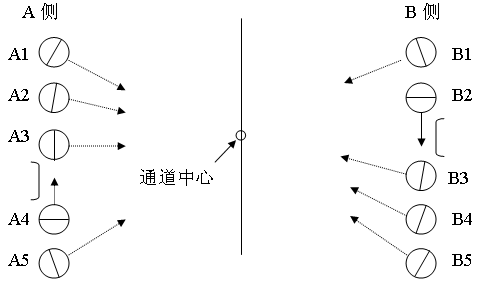

如图4示意图旋转可见领导灯管，箭头所指方向为灯管光照方向，其中A4、B2旋转为垂直于背景条，其余灯管旋转为照向通道中心。

图4 可见是啊示意图

六 【翻译

通过上位机设置，在上位机“系统管理”页面，按下“

”，选择 “”,再选择“”。再进入“”，“；

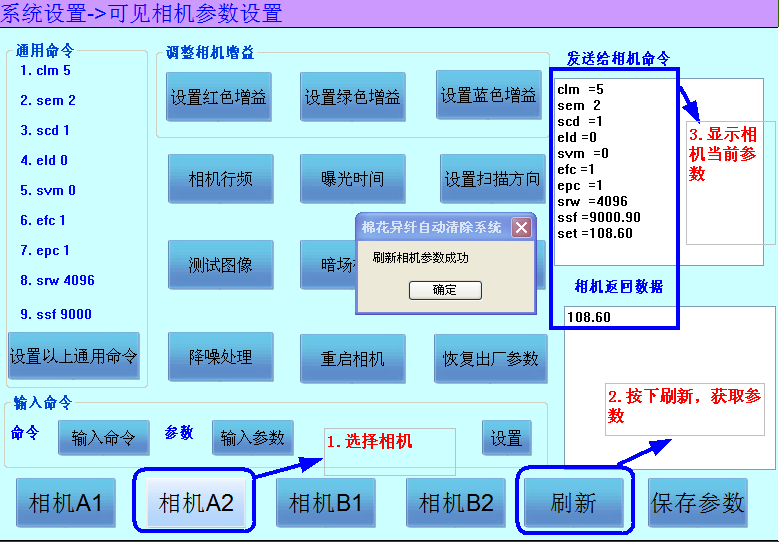

图5

每台刷新后上图中右侧的“显示相机当前参数”方框内的数据必须与图中保持一致，如果不一致按下

按钮即可。

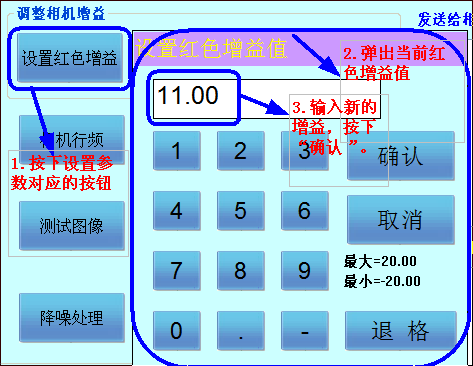

图6是设置相机参数的参数步骤，以设置红色增益为例：

图6

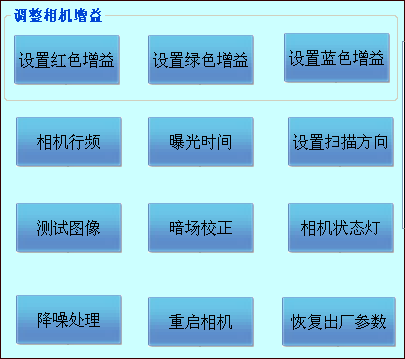

图7是可设置相机参数的按钮：

图7

这三个按钮对应红绿蓝三色增益，每台相机都可能不同。

用于设置对应相机的行频，可见模块的相机A1，相机A2相机行频都设置为9000，紫外模块的相机C，相机D相机行频都设置为7000。

用于设置对应相机的曝光时间，可见模块的相机A1，相机A2都设置为108.6，对应9 k行频。紫外模块的相机C，相机D曝光时间都设置为142.0，对应7 k行频。

其中相机A1,相机A2,相机C都设置为0（从左向右扫描），相机D相机（宽通道为B1，B2）设置为1（从右向左扫描）。

设置为0（实时采集图像），1或者2为测试图像。

复位相机。

参数设置完毕后，用于保存参数。

其他按钮在出厂前调试使用。

SC相机参数设置完毕并保存后，需要给相机断电1分钟后，再给相机上电，读取相机参数查看是否已经保存。

七 洁 4K

相机正常工作后，打开LT-400/200CL控制软件，将洁相机调试程序启动，开始进行相机参数设置。

1. 串口匹配

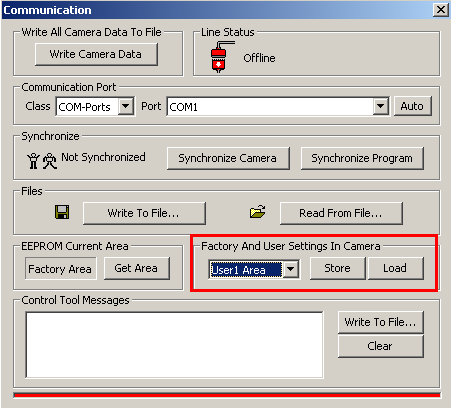

打开通讯工具栏，点击汽车，进行串口匹配，本机A 面相机为COM1口，B面相机为COM2口，然后选择相机中的工厂和用户设置 的工厂面积，并点击负载载入出厂设置，如下图（图8）所示：

图8 JAI相机设置通讯工具栏

2. 控制参数设置

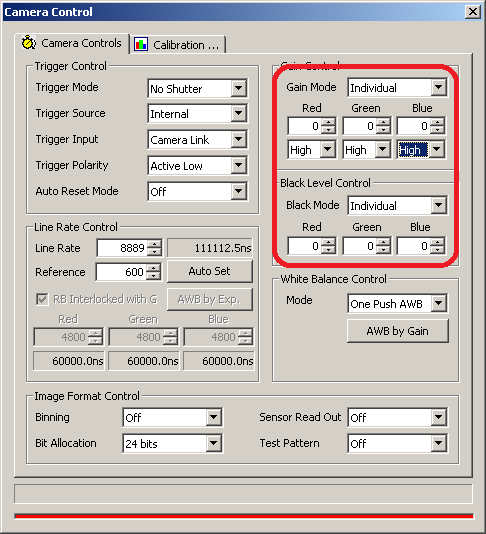

打开相机调试界面，控制栏参数选用默认参数即可，在线路速率控制项下，在线率项的输入框内，输入行频8889，设置相机的图像输出格式一些配置为24位，具体如下图（图9）所示：

图9 JAI相机设置控制参数栏

在增益控制项下，设置获得模式为个人，在上位机信息管理界面查看响应曲线，观察绿色通道的最大响应，调整绿色通道的增益数值，使绿色通道响应值最大值达到目标值110，如下图（图10）。

图10 JAI相机增益设置

3. 相机校正

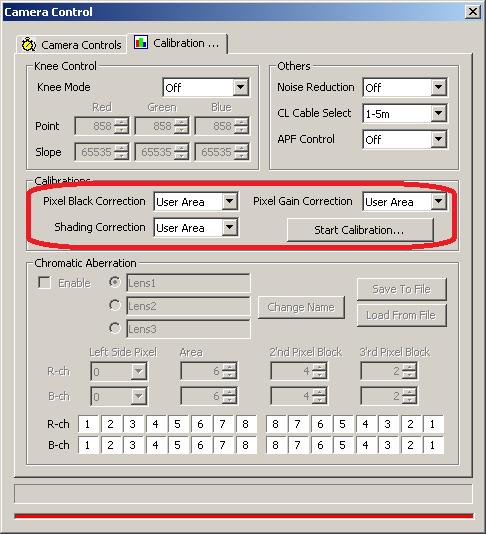

设置好绿色通道增益后，切换到Callibration设置界面，开始校正，将三个校正对话框下拉栏都选为用户区，如下图（图11）所示：

图11 Callibration设置界面

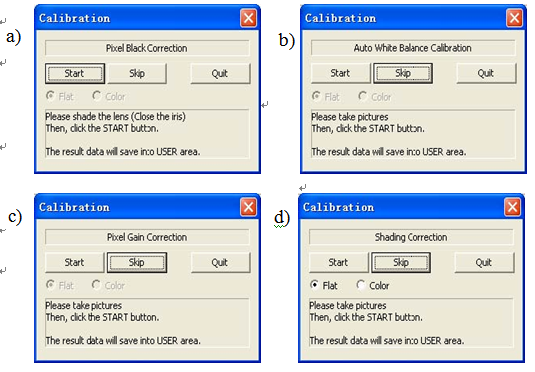

然后点击开始 校准，开始做校正，如图（图12）所示：

图12 JAI相机校正示意图

点击开始 校准后先弹出像素黑色校正对话框，盖上镜头盖后点击开始，开始做暗场校正，如图12中一)所示；

完成后弹出自动白平衡校准对话框，去掉镜头盖，点击开始，开始自动白平衡，如图12中b)所示：

自动白平衡完成后，弹出像素增益校正对话框,点击开始，开始明场校正（也叫像素增益校正），如图12中c)所示；

明场校正结束后，会弹出阴影校正对话框，先选择颜色，点击开始，完成后会退出校正对话框，再次点击开始 校准，前三个对话框都选择跳过，到阴影校正对话框后选择平，点击开始，完成后自动关闭对话框，如图12中d)所示。至此完成相机校正。

无参数保存:

回到通讯工具栏，选择用户1 区域 点击保存按钮【商店】，即可将上述参数设置保存在相机中，如下图（图13）所示。

图13 参数保存

相机参数设置完毕并保存后，需要给相机断电1分钟后，再给相机上电，选择用户1 区域读取相机参数查看是否已经保存。

八 常见故障总结

1.乱喷误喷。每个相机单独触发抓图，查看确定造成误喷乱喷的相机，根据实际图像情况修改相应参数，排除故障。

2.ccd提示相机不在线，整机无法正常工作。抓取图像确定故障相机的位置，采取排除法确认是相机、板卡、图像处理卡还是串行通信电缆的问题。
